1、應用范圍
自動重合閘電源保護器是利用機械自動化原理，結合現代電子技術研制成功的新一代高科技安全用電產品，具有過電壓、欠電壓、過流/短路、漏電等主要電氣故障的保護功能，并具有故障識別、故障指示、合閘前故障檢測、過載延時、自動重合閘、遠程監控等功能。自動重合閘電源保護器具有現有漏電保護開關/空氣開關的所有功能，并引入了大型專業設備的“自動重合閘”功能，在性能及可靠性方面也有大幅度的提高。自動重合閘電源保護器通過MCU 控制主開關閉合前，對供電電壓進行檢測。在運行過程中，能對供電電壓和過載、短路、漏電等故障進行跟蹤檢測，在出現故障時及時切斷電源，使用電更為安全可靠；同時通過附設的一組指示燈，顯示故障情況，為線路檢修提供方便。

2、功能特點
1、合閘前檢測：產品在合閘前對線路進行檢測，當過欠壓、漏電、過流任一故障存在都不能合閘。
2、過壓保護：當輸入端電壓大于設定值時自動斷開。
3、欠壓保護：當輸入端電壓小于設定值或斷電時自動斷開。
4、過流保護：當電流大于或等于額定電流1.15倍時，保護器持續3S自動斷開。
5、短路保護：當電流大于3倍額定電流時，保護器在0.1S內自動斷開。
6、剩余電流保護：當泄露電流大于設定值或人身觸時，保護器在0.1S內自動斷開。
7、 零線斷開保護:零線斷開或松動時,電壓不平衡到一定值時，保護器自動斷開。
8、斷電保護:斷電時保護器自動斷開,來電檢測正常后保護器自動合閘。
9、自動合閘:當故障發生時自動斷開;故障排除后自合閘。
10、自動保存信息:自動斷開的各種信息,包括斷開次數、時間、故障類型等,為故障分析提供依據。
11、聲光故障報警:故障斷開時,相應故障指示燈亮，同時聲音報警響起。
12、遠程監控:具有RS485接口,實行遠程監控。可通過軟件實時查看電壓、電流、剩余電流、斷開次數、故障類型、報警次數、保護器狀態等。

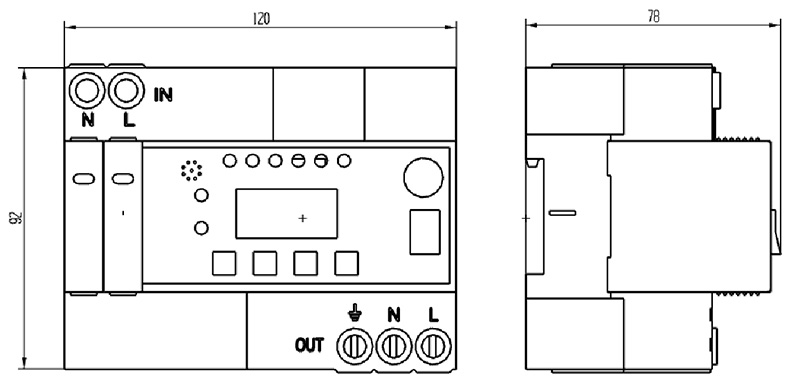

3、外形結構圖（此圖只作示意，以提供安裝尺寸為主）

4、技術參數

序號	技術指標	設備型號
		ZPLRD-S系列
1	額定工作電壓	AC230V
2	額定電流In	1A-16A/1A-63A可調
3	壽命	電氣壽命通斷4000次
4	本機功耗	<3W
5	工作電壓范圍	AC140V-300V
6	最大額定輸出電流	16A/63A
7	漏電保護設置范圍	10-90mA,動作時間≤0.1S
8	過壓保護設置范圍	AC240-280V,動作時間2-5S
9	欠壓保護設置范圍	AC145-200V,動作時間2-5S
10	過流保護設置范圍	1A-16A;1A-63A,動作時間2-5S
11	短路保護電流	≥3In
12	短路保護動作時間	≤0.1S
13	防雷保護(8/20us)	Imax≤40KA (2KV不產生誤動作)
14	實時電壓、電流、剩余電流顯示誤差	≤5%
15	最大故障信息保存數量	999
16	RS485通信波特率	9600
17	通信地址范圍	1-247
18	外形尺寸	120×92×78mm
19	安裝	安裝在3.5×7.5mm標準導軌上
