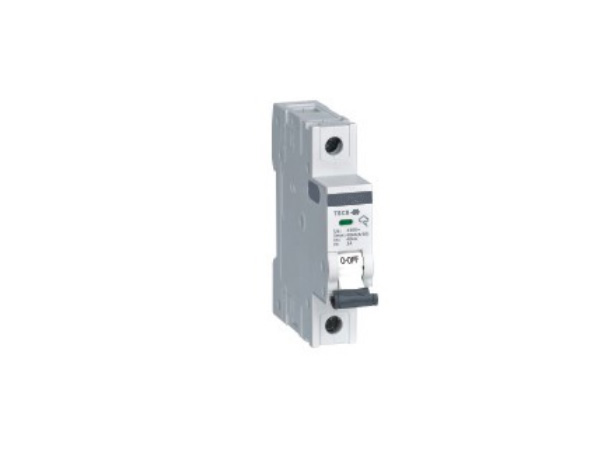

一 產品用途：
SPD專用外置脫離器串聯在SPD回路上，利用內部電流選通裝置，實現工頻小電流速斷；
大電流雷電沖擊不脫扣。達到工頻小電流SPD起火保護，雷電沖擊后備保護器不脫扣SPD持續保護的作用；
本產品僅限使用于SPD回路過電流保護，請勿使用于其它場合。
二 外形尺寸：

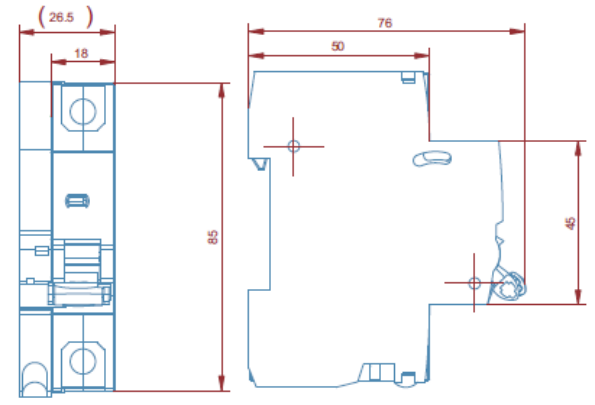

產品采用 35mm 標準導軌安裝，單模尺寸為：76×85×36（mm），未標注公差：±0.5mm。如下列圖所示（單位：mm）：

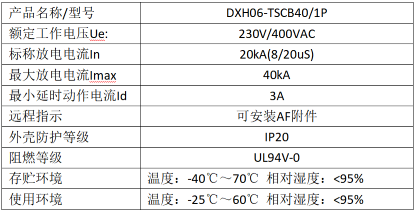

三 技術參數：
四 安裝方法：
1 安裝接線如下圖所示：
2 輸入,輸出線徑應符合SPD輸入線徑要求，且連接線應盡量的短直。
五 安裝注意事項：
1 安裝時必須斷開電源，嚴禁帶電操作，連接導線必須符合要求。
2 安裝完畢后將模塊插入到位，檢查工作是否正常。
3 本產品僅限使用于SPD回路過電流保護，請勿使用于其它場合。
六 安裝接線圖：
