1、用途

適用于LPZ0A-LPZ2防雷分區界面，并安裝于主配電系統。集成B級、C級兩級保護的組合型電源系統電涌保護器。安裝一組產品實現了一、二級電源電涌保護而無需使用退耦電感，尤其適合一、二級保護器級間無法滿足10米安裝距離的情況。

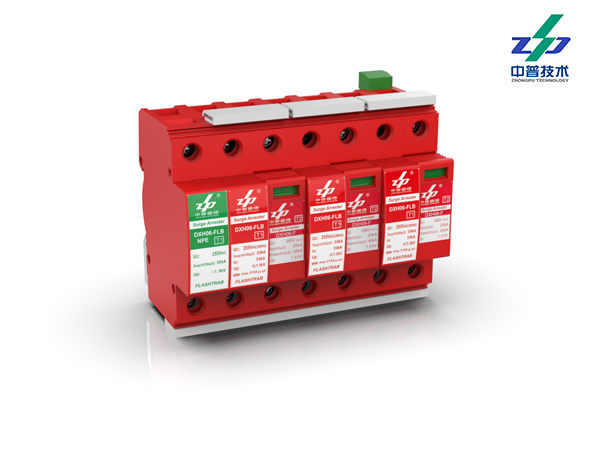

（圖例：DXH06-FLBCS/3+1R25）

2、工作原理

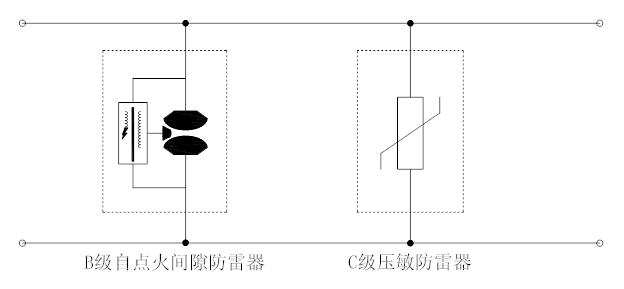

DXH06-FLBCS組合型電源防雷器是由帶主動能量控制放電間隙和高效的過電壓保護器組合而成，構成低壓電源第一、二級電涌保護，屬于B+C類的電源防雷器。其既具有C類SPD的響應速度和低保護電平，同時又具有B類保護器的能量級別。這種組合防護技術，取消了Ⅰ級和Ⅱ級電涌保護器之間退耦器的安裝和級間連接導線長度的限制，節省安裝空間，簡化安裝技術，優化導線連接。放電間隙用特種耐電弧燒蝕合金材料精密制成，壽命長，續流小。

如果B級和C級電涌保護器通過電子觸發裝置將形成Ⅰ級電涌泄放通道的密閉放電間隙和形成Ⅱ級電涌泄放通道的優質壓敏電阻組合在一起，并利用壓敏電阻泄放電涌時的箝位電壓信號觸發間隙放電，大部分電涌能量將通過放電間隙泄放，減輕壓敏電阻負荷，實現放電間隙和壓敏電阻能量泄放聯動，構建低壓電源系統Ⅰ級和Ⅱ級電涌組合保護。

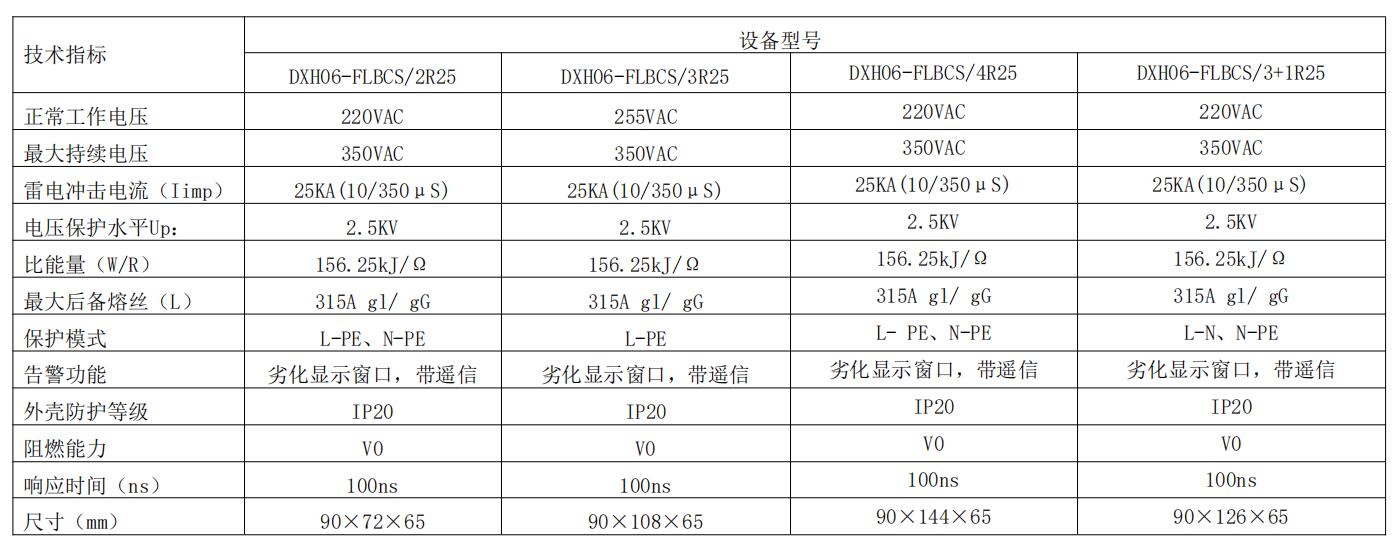

3、技術參數

4、產品接線及尺寸

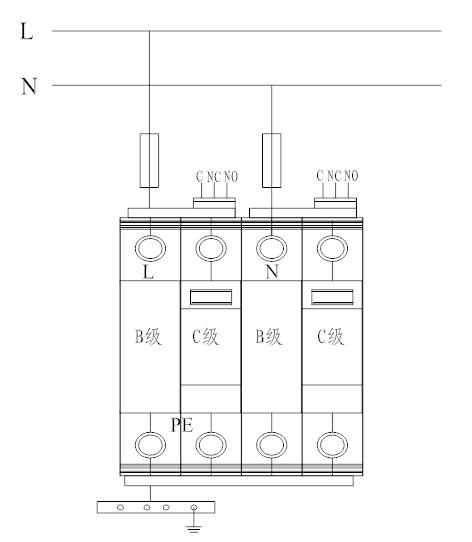

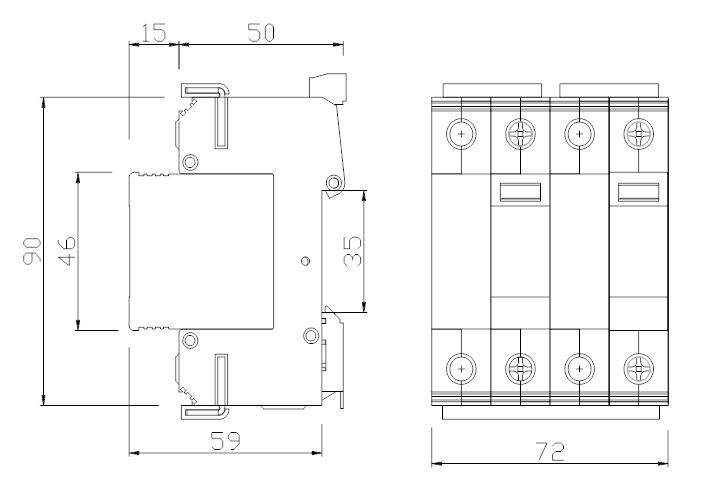

（圖例：DXH06-FLBCS/2R25）

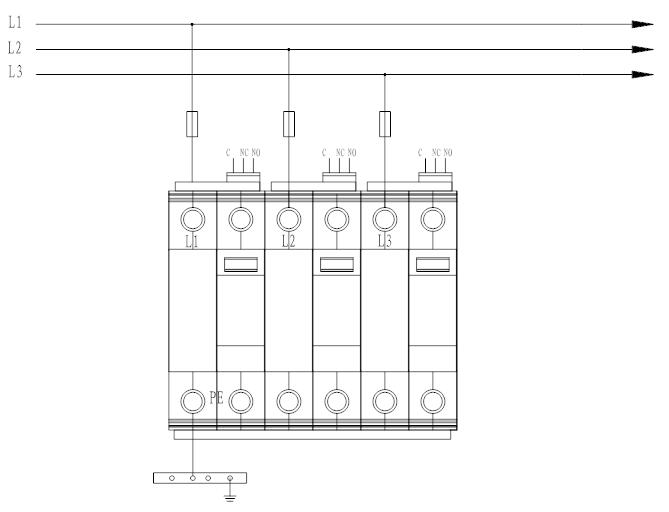

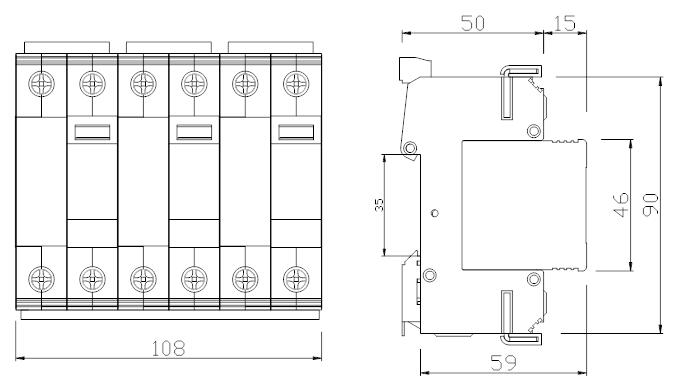

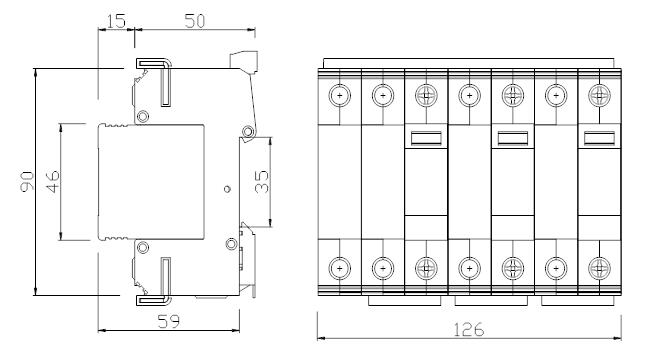

（圖例：DXH06-FLBCS/3R25）

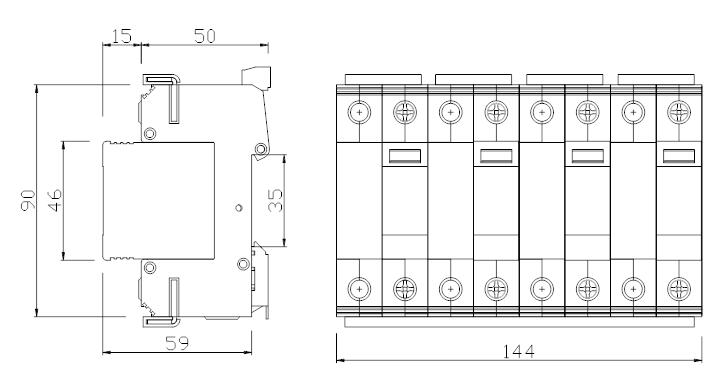

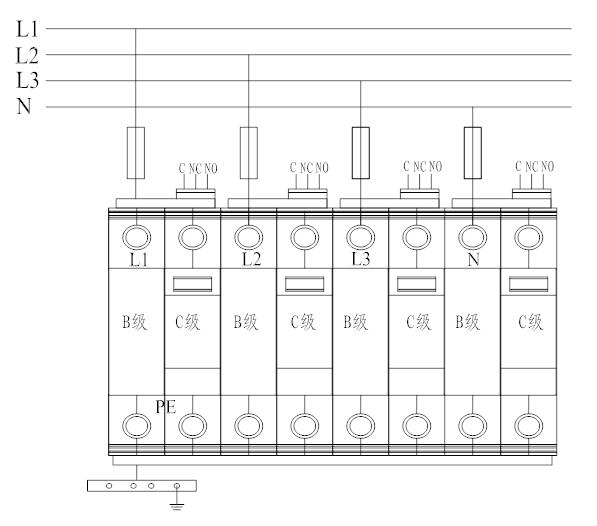

（圖例：DXH06-FLBCS/4R25）

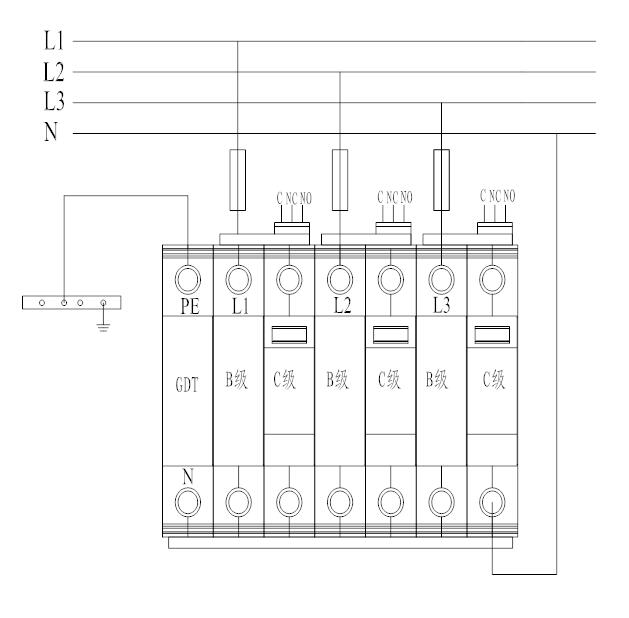

（圖例：DXH06-FLBCS/3+1R25）

5、安裝及維護

5.1  安裝在處于LPZ0A-LPZ2防雷分區界面的電源進線總配電柜內；

5.2  產品如上圖所示安裝，相線不小于10mm²，接地線不應小于16mm²；

5.3  電源相線（L）、零線（N）分別接入電涌保護器相應接線端子，保證牢固及可靠，將電涌保護器接地端與地線作良好電氣連接。

5.4 非專業人士嚴禁操作；禁止帶電安裝，扭力：2.5 -2.8Nm。

5.5 防雷器前端串接相應的熔斷器315A 或空開（C63A）。

5.6 無需特別的日常維護，應定期檢查防雷器的工作情況，有條件的地方可以利用防雷器的遙信告警信號功能。如防雷器狀態指示窗口已經變紅或其前端限流器件動作，應及時維護或更換模塊。
