DXH06-DJ電涌監測單元
1、概述
DXH06-DJ電涌監測單元（雷擊計數器）是我公司最新開發的一款智能型電涌監測單元，適用于電源防雷箱、帶防雷模塊的電源配電箱內等，也可以配合雷電在線監測系統使用。能實時監測防雷器對雷電泄流次數、監測防雷器的狀態、箱內溫度以及能夠準確記錄雷電流泄流時間。自帶隔離的RS485接口，能將監測到的數據和狀態上傳。
2、功能特點
1、具備雷擊計數功能，計數范圍（0-999），計數準確，無誤動。
2、具有兩組輸入開關量告警功能。
3、具有一路干接點輸出
3、具有RS485通信，支持MODBUS-RTU協議，自帶信號防雷功能。
4、具有溫度監測功能。
5、體積小，模塊式安裝，方便快捷。
6、計數器直接使用AC200V-AC240V作為工作電源。
3、技術參數
|
名稱 |
DXH06-DJ電涌監測單元 |
|
工作電源 |
AC200V-AC240V |
|
最大雷擊次數 |
999 |
|
最小啟動電流 |
0.5kA |
|
最大雷電流 |
100kA |
|
通訊方式 |
RS485 |
|
功率 |
1.5W |
|
輸入接口DI |
2組 |
|
輸出接口DO |
1組 |
|
傳感器最大穿線徑 |
0.5-2.5mm2 |
|
工作溫度 |
-40℃~+60℃ |
|
安裝方式 |
35mm DIN導軌 |
|
產品尺寸 |
90×48×64（L*W*H）MM |

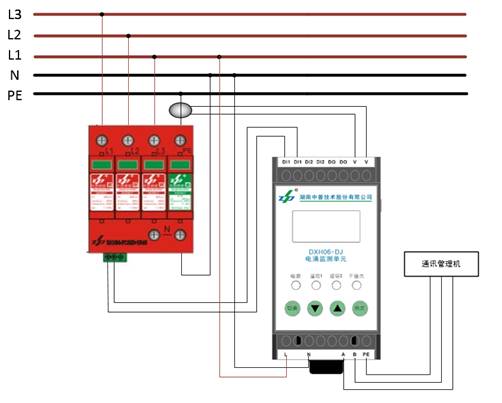

4、接線示意圖
