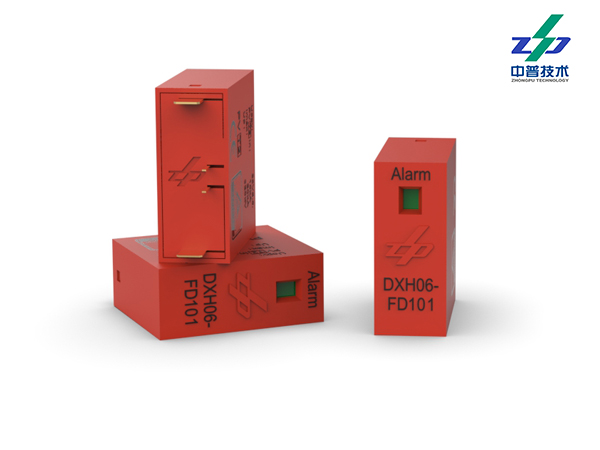

DXH06-FD101 型電涌保護器可應用于直流 48V 及其以下的電源系統瞬時過電壓的電涌保護。安裝防雷保護分區 LPZ1 和 LPZ2 區或后續分區的界面處。該電涌保護器采用 PCB 焊接安裝。

    該電涌保護器是專用于 PCB 板焊接式電涌保護器，根據防護通流容量大小，可采用多片并聯使用，模塊內部設有失效安全脫扣裝置，同時具有失效報警引腳（干接點結構），且產品具備劣化顯示窗口。

3 安裝事項

   該電涌保護器采用 PCB 焊接安裝，PCB 板鉆孔如上圖（PCB 鉆孔圖）所示：焊接：產品可使用手工焊接或使用波峰焊焊接：手工焊接時建議使用恒溫烙鐵，溫度設置400℃±5℃,焊接時間 1~3 秒，焊錫絲建議使用常溫焊錫絲；推薦的波峰焊接曲線：預熱溫度 1 區：115±5℃；2 區：155±5℃；峰值溫度 265±5℃；鏈速：1.15~1.25m/min;具體要根據線路板的不同進行調整。
