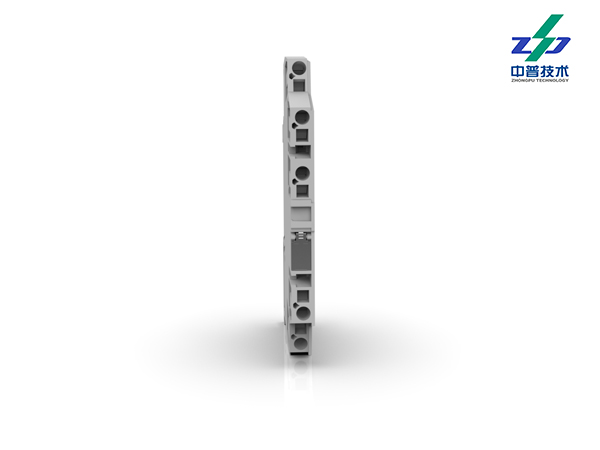

QFL06-UK E 24 緊湊型防雷器，用于有公共參考點的非平衡接口的二根單線保護。

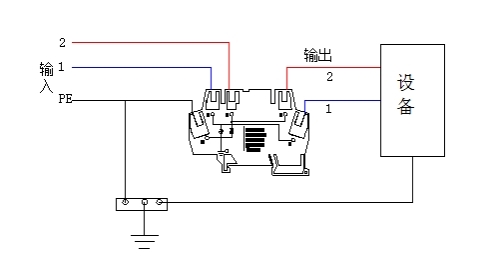

外形結構圖（此圖只作示意，以提供安裝尺寸為主）
技術參數
| 序號 | 技術指標 | 設備型號 |
| QFL06-UK E 24 | ||
| 1 | SPD分類 | TYPE3 |
| 2 | 標稱工作電壓Un: | 24V |
| 3 | 直流最大持續運行電壓Uc： | 28V |
| 4 | 交流最大持續運行電壓Uc： | 19.5V |
| 5 | 標稱電流IL： | 10A |
| 6 | C1總標稱放電電流（8/20uS）In: | 0.6KA |
| 7 | C1每線標稱放電電流（8/20uS）In: | 0.3KA |
| 8 | 線—線電壓保護水平(In C1）Up: | 120V |
| 9 | 線—PG 電壓保護水平(In C1）Up: | 60V |
| 10 | 工作溫度范圍 | -40 ℃---- +80 ℃ |
| 11 | 防護等極 | IP00、帶蓋板IP20 |
| 12 | 安裝方式 | 35mm DIN軌 |
| 13 | 接線方式（輸入/輸出） | 彈簧/彈簧 |
| 14 | 安裝導線截面積 | 0.08—2.5mm2 |
| 15 | 顏色 | 灰色 |
| 16 | 尺寸 | 92×64×6（mm） |
