一 產品用途：

DXH06-FBZ/3DC1500 產品主要用光伏發電設備的防雷以及操作過電壓的保護。

二 外形尺寸：

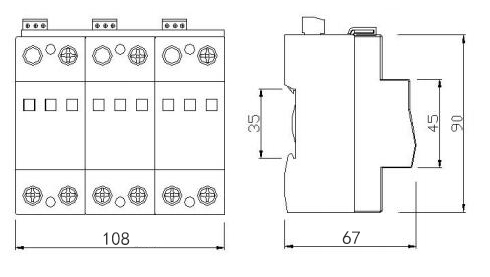

產品采用 35mm 標準導軌安裝，單模尺寸為：90×67×108（mm），未標注公差：±1mm。如下列圖所示（單位：mm）：

三 技術參數：

四 安裝方法：

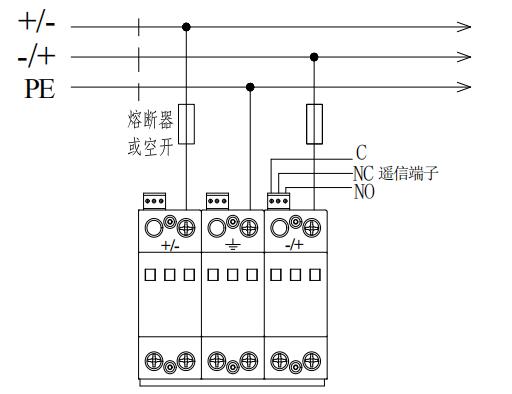

1 安裝接線如圖所示。
2 電源連接導線用不小于 6mm2的多股銅線，接地線用不小于 10mm2的多股銅
線。連接線應盡量的短、直、粗。地網接地電阻：R≤4Ω，扭力：1.8 -2.2Nm。
3 防雷器前端應串聯合適的熔斷器或空開。
4 安裝時必須斷開電源，嚴禁帶電操作，連接導線必須符合要求。
5 安裝完畢后將模塊插入到位，檢查工作是否正常。
6 當模塊故障顯示窗口指示紅色時，遙信端子輸出告警信號，表示防雷器發生
故障，應及時更換。防雷器無須特別維護，只需定期檢查其連接是否有松動，
狀態指示是否正常。

五 安裝注意事項：
1 安裝時必須斷開電源，嚴禁帶電操作，連接導線必須符合要求。
2 安裝完畢后將模塊插入到位，檢查工作是否正常。
3 當模塊故障顯示窗口指示紅色時，表示防雷器發生故障，應及時更換。防雷
器無須特別維護，只需定期檢查其連接是否有松動，狀態指示是否正常。

六  安裝接線圖：
